Перечень работ, которые должны выполнять при диагностике ходовой части автомобиля

Ходовая часть авто

Ходовая часть – это подвеска и мосты, то есть мост задний и передний. Когда речь идёт о рамном кузове, в список надо включать и раму. Будем считать, что кузов является несущим, а сам автомобиль – переднеприводным. Ясно, что список мер по диагностике ходовой части зависит от того, что входит в эту часть изначально. Обычно речь идёт о подвеске, и тогда регулируют углы развала и схождения. Нужно проверять на сохранность рычаги и сайлент-блоки, определять износ пружин и амортизаторов, а ещё надо проводить диагностику шарниров ШРУС.

Последнее действие выполняют в движении, то есть при управлении автомобилем на дороге.

Шины и диски

Начинать диагностику ходовой части лучше с проверки состояния колёс. При этом выполняют действия:

  1. Визуально осматривают диски и шины, чтобы найти возможные дефекты;
  2. Балансировку каждого колеса проверяют тоже. Кузов достаточно будет вывесить на домкрате;
  3. Когда кузов вывешен, проверяют давление в шинах.

Без использования спецоборудования можно проверить только «статический баланс». Смысл этих слов иллюстрирует чертёж:

Проверка балансировки колеса авто

Дисбаланс может быть статическим и динамическим

Проблема в том, что сейчас не существует установок, позволяющих выявлять динамический дисбаланс прямо на машине. Каждое из колёс придётся снимать.

ШРУСы и подшипники ступиц

Какие сложные слова – ШРУС, ступицы… На самом деле речь идёт о проверке сохранности пыльников, то есть чехлов, закрывающих ШРУСы – шаровые шарниры переднего моста. Проверяют целостность пыльника методом осмотра.

Если дефекты не выявлены сразу, это не значит, что их нет. Испытания проводят на стенде:

  1. Передний мост полностью вывешивают;
  2. Нажав на педаль тормоза, устанавливают зажим на тормозной шланг. Операцию проводят для каждого из колёс по очереди!
  3. После старта двигателя включают первую передачу, а руль вращают от упора до упора. Если слышен характерный звук (хруст), придётся менять и пыльник, и сам ШРУС.

Теперь рассмотрим, как нужно проверять подшипники. Кузов вывешивают и пытаются наклонять диск, чтобы выявить люфт.

Проверка подшипников ступиц

Подшипник колёсной ступицы проверяют на люфт

Было перечислено всё, что входит в диагностику ходовой части, за исключением проверки и тестирования подвески. Проверять её элементы начинают с визуального осмотра.

Заметим, что в подшипниках заднего моста наличие небольшого люфта будет допустимым. О передних ступицах так можно говорить в одном случае – когда авто является заднеприводным.

Детали подвески

Только тщательный осмотр с применением фонарика поможет найти дефекты, которые могут появляться на механических деталях. Доступ к рычагам подвески будет открыт, а вот поперечная тяга обычно защищена съёмным кожухом. Этот кожух требуется демонтировать. Вообще же действия по диагностике можно объединить в группы:

  1. Осмотр всех жёстких (металлических) деталей подвески – рычагов, тяг и т.д. Нужно искать трещины и сколы;
  2. Проверка сохранности резиновых втулок (визуальный осмотр);

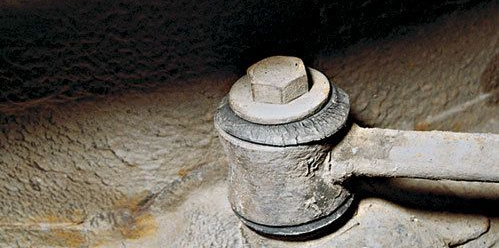

  3. Поиск неисправностей в сайлент-блоках, шаровых опорах и верхних опорах с подшипниками. Здесь используется ломик, которым жёсткий элемент отводят от кузова и покачивают;
  4. В завершении проверяют состояние основных элементов – пружин и амортизаторов. Отдельным вопросом надо считать проверку углов установки колёс: угла развала и схождения. Угол кастера на большинстве иномарок не регулируется, и проверять его нет смысла.

Первые три шага иллюстрируются на фото:

Когда проводят комплексную диагностику, проверяют тормозную систему и рулевое управление. К диагностике ходовой части автомобиля эти этапы не относятся, потому что входит в её состав только подвеска, колёса и мосты.

Подробнее о подвеске:

Подробнее о пружинах и амортизаторах

Допустим, в сервисном центре нет вибростенда, а есть только смотровая яма. Тогда пружины и амортизаторы проверяют так:

  1. Когда авто находится на ровной поверхности, об износе пружины свидетельствует проседание угла кузова;
  2. Каждый амортизатор проверяют, надавив на один из углов и быстро отпустив его (см. рис.). Число «качаний» не должно превосходить 1-2;
  3. После «качания» амортизаторы осматривают, чтобы узнать о потере герметичности. Если на поверхности выступит масло, элемент неисправен;
  4. Заодно при осмотре проверяют, нет ли трещин на каждой из проушин.

Вообще же о неисправности основных элементов свидетельствуют жалобы владельца – стало трудно проходить повороты, появился стук и т.д. Визуальный осмотр каждой «связки» мало что даёт.

Быстрым способом проверить амортизаторы будет и тестирование на вибростенде. Само испытание почти не сокращает ресурс узла, но владельцы старых машин предпочитают не рисковать.

Диагностика амортизаторов и пружин

Вибростенд

Вообще на вибростенде создаются условия, похожие на те, что воздействуют на подвеску при движении. Но показания приборов не всегда будут объективными – износ кузова, то есть снижение его прочности, в программе не учитывается. Как раз поэтому старый автомобиль нет смысла загонять на вибростенд. Конечно, здесь речь не шла о рамных конструкциях.
