Устанавливаем биксенон в H4-фару своими руками

Биксеноновый модуль-лампа H4

Источником света в большинстве автомобилей является лампа с цоколем H4, обеспечивающая ближний и дальний свет. Эта лампа может быть только двухнитевой. Если же идёт речь о переходе на «ксенон», то заменять лампу «H4» надо биксеноновым модулем. Внутри таких модулей размещён один источник света, и менять свою яркость он не может. Проблему решает наличие шторок и электропривода.

Что такое биксенон?

Биксеноновая лампа белого света

Биксеноновая лампа белого света с небольшим желтоватым оттенком

Заметим, что если лампа закрыта линзой, то система выглядит, как один герметичный модуль (билинза). Если же линз нет, конструкцию называют «биксеноновой лампой».

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

  1. отключение разъёма ДХО, поворотника,
  2. отсоединение колодки от клемм основной лампы,
  3. а также извлечение гидрокорректора.
  4. Крепёжные винты откручивают на последнем этапе.

Про демонтаж фары на Лифан Солано написано тут.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Как разобрать модуль фары

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

  1. Коробку закрывают;
  2. Включают фен (используйте минимальную мощность);
  3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Модуль фары разобран

Осталось только убрать лишний герметик

«Старый» герметик, нанесённый по краю отражателя, будет препятствовать сборке. Остатки герметика нужно удалить. И сделать это лучше, пока он не остыл.

Видео снятия стекла с блок-фары + советы профессионала

Доработка отражателя под билинзы

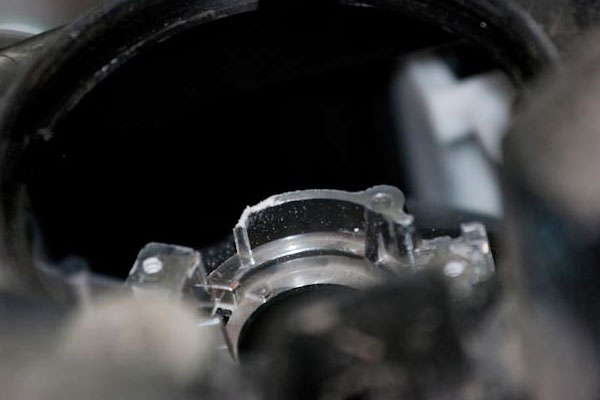

Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Отражатель фары, установка билинз

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

Отражатель фары, установка билинз

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

По идее, установка биксенона своими руками занимает несколько минут. Главное – не забыть об этапе с термоклеем. А иначе ксеноновый модуль рано или поздно сместится.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Сборка блок-фары

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Нужно будет снова выполнять «запекание», но перед этим проводят эксперимент. Регулировочные винты прокручивают от одного крайнего положения до другого. Суть в том, что длина кабеля, идущего от ксенонового модуля к отражателю, должна быть достаточной. Иначе может проявиться неприятный эффект – провода замкнутся.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

После «запекания» фара должна остыть. Время остывания – 2 часа. По истечении этого времени проводить монтаж можно, раньше – нельзя.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками. Не помешает и максимальная осторожность. Удачного монтажа.

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Колодка лампы H4

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

Схема подключения билинз простая

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

Схема подключения билинз стандартная

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

  1. Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
  2. Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
  3. Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

Большой вред любым дуговым лампам наносит простое действие – их частое включение и выключение. Поэтому, в режиме ближнего света старайтесь не «моргать» фарами никогда. А вот к дальнему свету это не относится – в таком режиме переключается только электропривод.

Всё, кроме последней главы, на одном видео

Поправка для обратной полярности

Обратная полярность подключения цоколя реализована во многих авто. Под словом «обратная» подразумевается, что на общий контакт лампы подаётся «плюс» (см. рис.).

Обратная полярность подключения цоколей H4

Вариант «обратной полярности» показан справа

Если в машине используется именно обратная полярность, покупайте универсальный комплект биксенона:

Универсальный комплект биксенона

Комплект, допускающий два варианта подключения

Как видим, комплект снабжён инвертирующей перемычкой, а также управляющим диодом. Проводя монтаж, следуйте рекомендациям:

  • Если переключение между режимами не работает, меняют полярность диода;
  • Если переключение работает неправильно, устанавливают перемычку.

Других пояснений здесь не требуется. Удачного монтажа!

Установка биксеноновых ламп

Биксеноновая лампа – это модуль, содержащий лампу и шторку. Внешний вид такого модуля показан на фото:

Биксеноновая лампа H4

Модуль биксенона под цоколь H4

Подобные модули допускают монтаж на штатное «посадочное место»:

Модуль биксенона H4, схема монтажа

Схема установки биксеноновой лампы

Скоба, предусмотренная в конструкции фары, прижмёт металлическую деталь «A». Затем к этой детали крепят остальные элементы.

Чтобы смонтировать биксеноновую лампу, блок-фару не придётся разбирать или дорабатывать. Иногда монтаж можно провести, даже не снимая фару с машины.

Перед тем, как поставить биксенон в фары, нужно удостовериться в следующем:

  • Шторка или металлический колпак не должны касаться элементов фар. То есть, размеры самого модуля не должны быть слишком большими;
  • Если на стекле есть штатный колпак-отражатель, используйте модули без отражателя. Нарушать это правило нельзя;
  • Колпачок-отражатель, закреплённый на самом модуле, обычно удаётся демонтировать. А поступают так в одном случае – когда в фаре уже есть «свой» колпак.

Посмотрим на то, как выглядит фирменный биксеноновый модуль:

Биксеноновая и обычная лампа H4

Здесь модуль полностью собран

Цифрами обозначены детали:

  1. Колпак-отражатель (съёмный);
  2. Отражатель-шторка;
  3. Сдвижная шторка.

Когда задействован дальний свет, шторка закрывает меньшую часть поверхности. И наоборот.

Проводя монтаж любого электрооборудования, важно знать: клемму АКБ подключают в последнюю очередь, тогда, когда все подключения выполнены. Совет является распространённым, но его часто нарушают, что ведёт к негативным результатам.
