Проверка компрессии в цилиндрах автомобиля своими руками

Компрессометр 0-20 бар

Многих интересует ответ на вопрос, как замерить компрессию в цилиндрах мотора. Важно то, что измерять компрессию надо в каждом цилиндре отдельно – можно обнаружить «неравномерность», которая вызывает вибрацию двигателя. Общее снижение компрессии ведёт к повышению давления в картере, что влечёт ускоренный перенос паров масла во впускной коллектор. Но главное, что мотор с пониженной компрессией плохо заводится на морозе: чем температура ниже, тем эффект заметнее. А определение понятия «компрессия» выглядит так: давление в цилиндре в тот момент, когда поршень находится в верхней мёртвой точке.

Не всё так просто

Заметьте, что речь не идёт о давлении, создаваемом при горении смеси. И значит, перед тем, как измерить компрессию, нужно выкрутить свечи, чтобы в цилиндрах ненароком не образовалась искра.

Казалось бы, понятие компрессии было определено однозначно. Однако, посмотрим теперь, как в действительности работает любой 4-тактный двигатель. Станет ясно, что значение компрессии на такте сжатия (B) и на такте выпуска (D) будет отличаться – на втором из них выпускной клапан всегда открыт! Значит, будем считать, что компрессия – это максимальное давление, измеренное на такте B.

Схема работы 4-тактного двигателя

4 такта работы ДВС

Измерять значение мы будем так: стартёр крутит вал, смесь в цилиндры не подаётся, а воздух перекачивается поршнями из впускного коллектора в тракт выпуска. Представим себе график, показывающий зависимость давления от времени. Максимальное значение, то есть верхняя точка на графике – это и есть значение компрессии.

Схема работы 4-тактного двигателя

Зависимость давления от фазы (0 – ВМТ такта сжатия)

Закрытие впускного клапана совпадает с прохождением нижней мёртвой точки (НМТ). Важно, что на отрезке от -10 Гр. до +10 Гр. относительно НМТ скорость движения поршня будет минимальной. А каждый зубец на ремне ГРМ соответствует 5-ти градусам.

Перескок ремня на 1-2 зубца в любую сторону ведёт к малозаметному изменению компрессии. Но есть другие очевидные причины, ведущие к её понижению:

  1. «Залегание» компрессионных колец в канавки вследствие образования нагара;
  2. Появление механических дефектов на клапанах;
  3. Неплотное прилегание клапанов к сёдлам, загибание клапана. Также клапан может быть «зажат» из-за образования нагара;
  4. Общий износ деталей двигателя, когда делается вывод о необходимости капремонта.

Иллюстрация к пунктам 1, 2 и 4 приведена на фото:

Перед тем, как померить компрессию, нужно учесть, что появление нагара в цилиндрах ведёт к её повышению. Используя различные добавки к топливу, попытайтесь снять нагар, а уж затем проводите любые измерения.

Образование нагара, так же как его постепенное удаление – это естественный процесс для любого двигателя. Поэтому, приведённый выше совет – просто распространённая рекомендация. Следовать которой в 99% случаев не так уж и обязательно.

Процесс измерения шаг за шагом

Есть много рекомендаций о том, как правильно проверить компрессию, и везде сказано, что в цилиндрах должно быть создано максимальное давление. То есть, дроссельную заслонку надо открывать «по максимуму»! На самом деле компрессию иногда измеряют и с закрытой заслонкой: в цилиндры поступает мало воздуха, а его утечки, если они есть, станут заметны сразу. Так, например, вычисляют дефект неплотного прилегания клапана. Значение, получаемое в ходе измерений, может составлять 7-9 бар – это если заслонка закрыта полностью. Если в одном цилиндре – 8, а в остальных – 9, то вывод напрашивается сам собой.

Вообще же нужно рассчитывать на другие цифры: новый двигатель ВАЗ всегда «выдаёт» 13 бар, а с изношенными кольцами значение снижается до 11-ти.

Что именно нужно делать

Прежде всего, запаситесь исправным аккумулятором, заряженным на 80-90%. Крутить вал двигателя будет стартёр, и процесс измерения займёт не одну минуту. Перед тем, как проверить компрессию, нужно будет освободить свечные отверстия в цилиндрах – это нужно, чтобы разгрузить стартёр «по максимуму». В общем, сам двигатель надо будет правильно подготовить:

  1. Клеммы АКБ должны быть не окислены и надёжно подключены;
  2. Мотор нужно прогреть до температуры, при которой с ним ещё можно работать – 70-80 Гр. будет достаточно;
  3. Зажигание выключают, дают мотору немного остыть, а дальше проводят демонтаж свечей, как при замене;
  4. Нужно будет отключить: штекер от разъёма каждой форсунки, низковольтный штекер (или штекеры) от модуля катушек зажигания;
  5. Кто пропустит любое действие на шаге 4, пусть пеняет затем на себя;
  6. Главное – очистить пространство возле свечных колодцев от мусора и пыли, что следует сделать ещё на шаге 3.

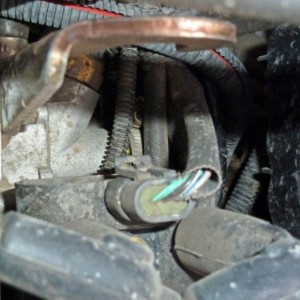

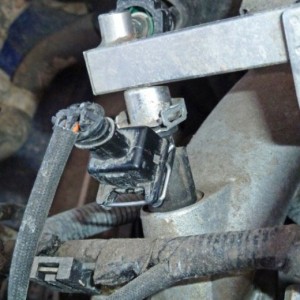

То, как выглядят отключаемые элементы, можно понять из фото:

Подготовка выполнена. Переходим к основной части:

  1. Нужно взять прибор под названием компрессометр;
  2. В отверстие цилиндра, где хотят померить компрессию, вкручивают муфту, а к ней подключают компрессометр. Либо наконечник компрессометра прижимают к кромке отверстия;
  3. Помощника просят нажать на педаль газа и включить стартёр;
  4. Как только показания на шкале перестанут меняться, стартёр сразу выключают;
  5. Для каждого цилиндра все действия проводят, начиная с шага 1.

Допустим, мотор оборудован системой «Е-Газ». Значит, дроссельная заслонка на шаге 3 откроется на 40%, а не на 100%. Но будем считать, что этого тоже окажется достаточно.

Измерение компрессии, оборудование

Оборудование для измерения компрессии – универсальный компрессометр

Чтобы промерить давление с закрытой заслонкой, просто не нажимайте на педаль газа. Другие подробности могут быть указаны в инструкции к компрессометру.

Старт двигателя с отключенными форсунками отслеживается блоком ЭБУ. Значит, в память будет внесён код ошибки. Но все эти неприятности можно обойти: до демонтажа свечей отключают предохранитель бензонасоса, а затем пусть мотор поработает и заглохнет. Питание форсунок на шаге 4 тогда не отключают.

Варианты выбора компрессометра

Проще всего будет пользоваться прижимным компрессометром. К его корпусу прикручивается металлическая трубка, на конце которой есть конический наконечник. Понятно, что наконечник нужно прижимать к кромке свечного отверстия, а вся конструкция выглядит, как показано на рисунке ниже.

Измерение компрессии, оборудование

Прижимной компрессометр, 0-16 бар

Конусы, как видим, изготовляются из резины, чтобы обеспечить отсутствие утечек. Но в действительности лучше использовать не прижимной, а универсальный компрессометр, поставляемый в комплекте с набором муфт. Резьба муфты «1 в 1» повторяет резьбу свечи (М14 либо М18), а вкручивать муфту нужно свечным гаечным ключом.

Показатели компрессии для исправного двигателя редко превышают 15 бар. Значит, лучше всего, если шкала компрессометра рассчитана на 20 бар или чуть больше. С более «мощного» прибора будет труднее считывать показания. А что касается точности, можно сказать следующее:

В 2010-м году журнал «За рулём» проводил тест 10-ти компрессометров. Худший результат выглядел так: «10,5» вместо 10-ти бар, «15,5» вместо 15-ти. Погрешность остальных результатов была меньше и укладывалась в 3-процентный предел.

Многие пытаются изготовить компрессометр самостоятельно. Есть два разных подхода: в конструкцию манометра добавляют золотник, либо на стрелку устанавливают механический стопор.

Измерение компрессии, оборудование

Самодельный компрессометр с механизмом стопора

Может быть, право на существование есть у всех вариантов. Но стоимость фирменного оборудования – не так высока, и в любом магазине запчастей оно доступно всё время.

Значение компрессии для китайских автомобилей

Концерн Lifan Motors базируется в Китае и выпускает легковые авто. Все двигатели, собираемые на его заводах – доработанные копии моторов Toyota. А для них, то есть для ДВС Toyota, сведения находятся в свободном доступе:

  • 1ZZ-FE (Lifan X60, 720) – 13,2;
  • 4A-FE (Solano 620) – 13,5;
  • 4E-FE (Lifan Smily) – 13 и выше.

Здесь приводятся значения в барах, характерные для исправных двигателей. Мотор мини-кара Smily по виду напоминает агрегат 5A-FE. Но блок цилиндров и ШПГ в нём используются другие – от двигателя 4E-FE.

Речь идёт об измерении компрессии, поэтому основным узлом надо считать блок цилиндров.

Случай из практики

Исходные данные:

  • Двигатель:  1ZZ-FE (1,8 л);
  • Симптомы: повышенный расход масла (примерно 1 литр на 400 км).

Результаты промеров (4 цилиндра): 15, 14,5, 15 и 14,5 бар. Известно, что стандартным значением является 13,2 бар. После того, как померить компрессию, демонтировали ГБЦ, но в цилиндрах ещё оставалось масло. Вывод здесь очевиден: залегли маслосъёмные кольца, что и вело к расходованию масла. В общем, высокие показатели компрессии – ещё не залог исправности двигателя.

Что намерили на моторе 4A-FE, пример на видео
